晨好產品中心
產品展示

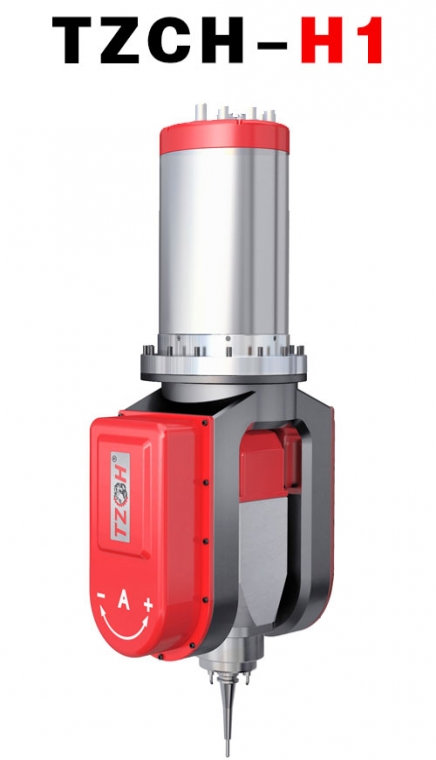

迷你五軸聯動頭TZCH-H1
應用范圍
軌道車輛以為航天航空的零件加工
模具設計
設計造型
加工材料
鈦、鋼和鑄件的表面處理
鋁、扎馬克、碳纖維、復合材料的加工
塑材，木材
迷你五軸聯動頭TZCH-H1產品參數：
|
TZCH-H1技術參數
|
|||
|
1
|
C axis swivel range / Speed
|
±360°
|
220°/S
|
|
2
|
A axis swivel range / Speed
|
±120°
|
220°/S
|
|
3
|
A axis shaft continuous output torque
|
|
420nm
|
|
4
|
A軸緊急制動扭矩
|
|
1100nm
|
|
5
|
C軸持續輸出扭矩
|
|
420nm
|
|
6
|
C軸緊急制動扭矩
|
|
1100nm
|
|
7
|
A/C軸驅動電機-日本/安川、松下、多摩川
|
違禁詞值
|
1.5KW/1KW
|
|
8
|
A/C重復性定位精度
|
|
±6°
|
|
9
|
A/C聯動加工精度
|
|
0.6弧分
|
|
10
|

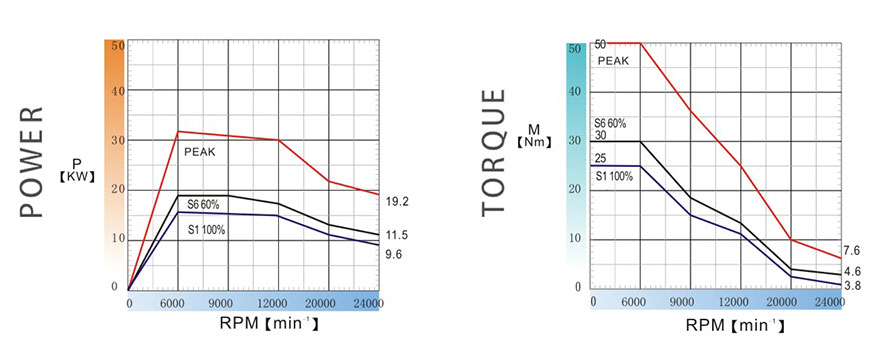

擺動電主軸/轉速/扭矩
|
|
20000rpm/25nm
|
|
11
|
擺動電主軸/功率
|
|
15KW
|
|
12
|
刀柄
|
HSK-A63
|
異步電機
|
|
13
|
打刀方式
|
|
液壓/60Pa
|
|
14
|
重量
|
|
295KG
|
